Relais aansluiten auto

We gaan het hebben over een relais aansluiten, en hoe gaan we een relais aansluiten.

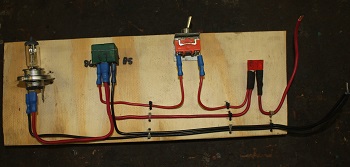

Ik neem als voorbeeld dat we via een relais mistlampen gaan aansluiten.

Een relais is een elektromagneet die bediend word door een schakelaar die schakelcontacten kan openen of sluiten, De meest gebruikte versie is een vier polig relais.

Een vijfpolig relais is gemaakt om een stroombron van de ene naar de andere verbruiker te schakelen.

Een relais kan worden toegepast om met behulp van een kleine spanning via een schakelaar een hoge spanning te kunnen schakelen.

Met een relais ontlast je dus ook de schakelaar van een hoge stroom, die loopt namelijk alleen maar door het relais.

85 Sluit deze aan op de massa of min van de accu.
86 Stuurspanning, dus vanaf schakelaar naar relais. (De andere kant mag rechtstreeks op de plus, oftewel rechtstreeks naar 30.)
30 Continue plus (rechtstreeks naar de + van de accu, deze kan moet gezekerd worden)
87 Naar de mistlampen
