Zelf Impco LPG choke maken

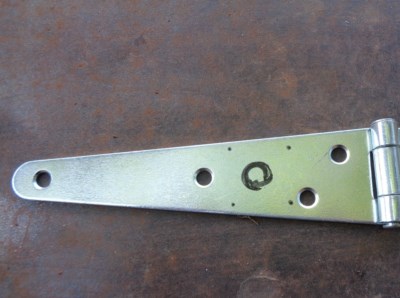

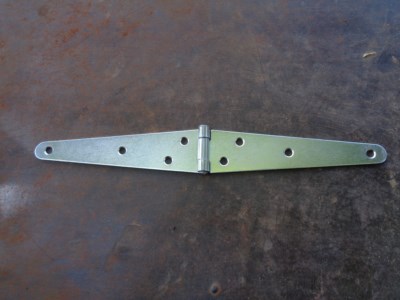

Scharnier van de bouwmarkt. Hier de choke knop.

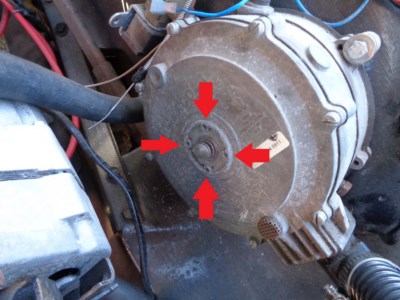

De punten waar het scharnier bevestigd gaat worden. Scharnier aftekenen.

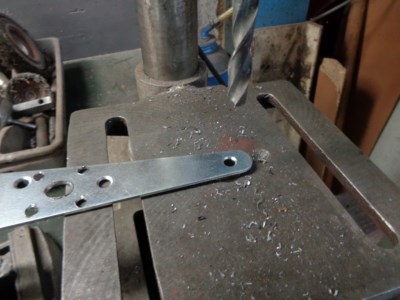

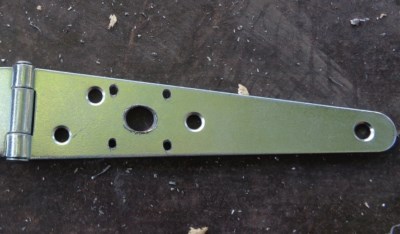

Afgetekend scharnier. Gaatjes uitgeboord van bevestiging en gat voor choke bout.

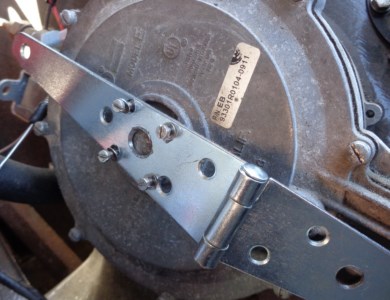

Passen en meten Passen en meten

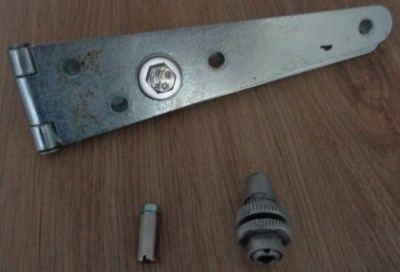

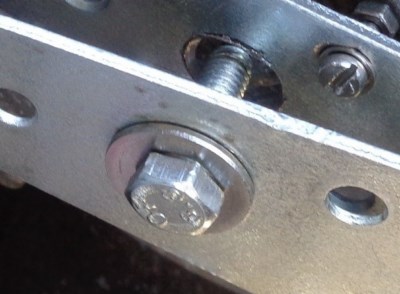

Choke bout

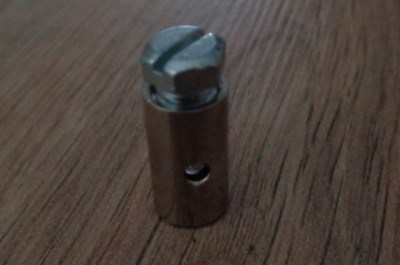

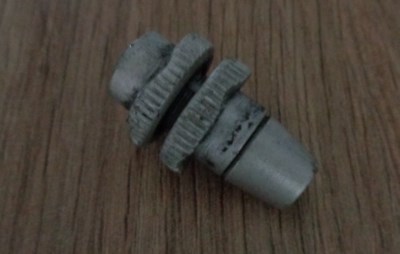

Kabel tonnetje. Kabelsteller van een remkabel fiets.

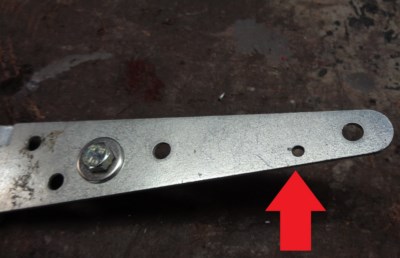

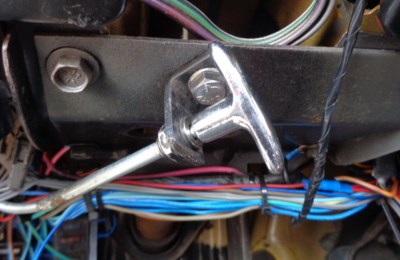

Choke kabel monteren onder dashboard. Gaatje afgetekend voor terugslagveer.

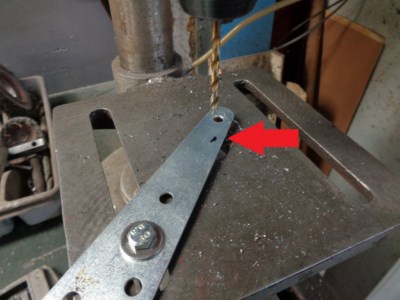

Gaatje uitgeboord terugslagveer. Gaatje boren voor kabelsteller

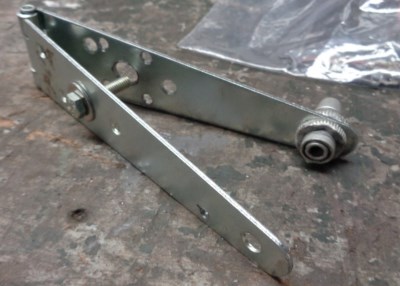

Kabelsteller gemonteerd.

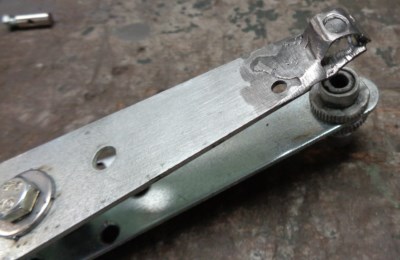

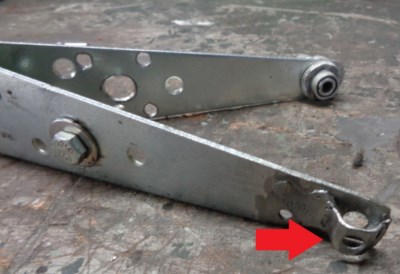

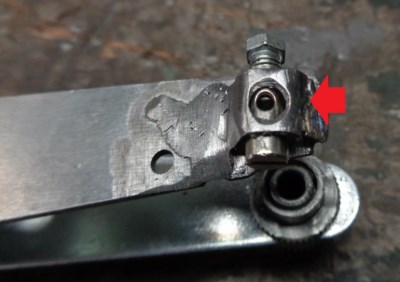

Stukje gelast waar het kabel tonnetje in moet vallen.

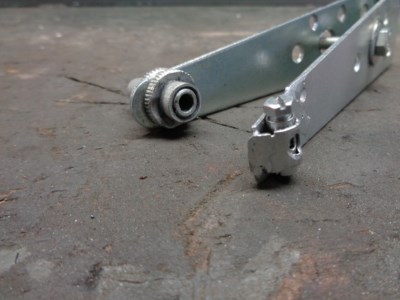

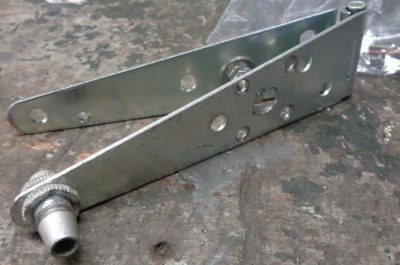

Kabel tonnetje gemonteerd. Even netjes gespoten.

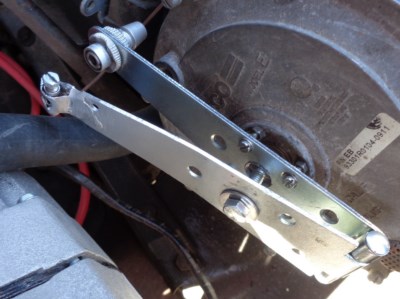

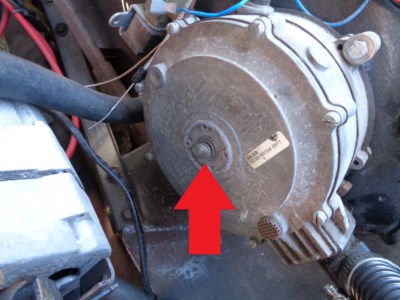

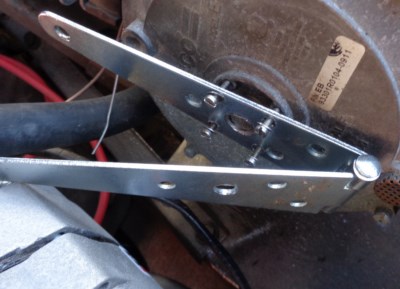

Scharnier monteren op de verdamper, ik heb Loctite gebruikt. Ik heb ook contra moertjes gebruikt om de hoogte te bepalen van scharnier.

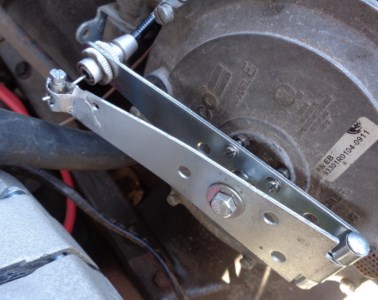

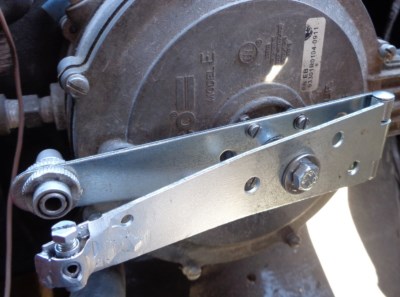

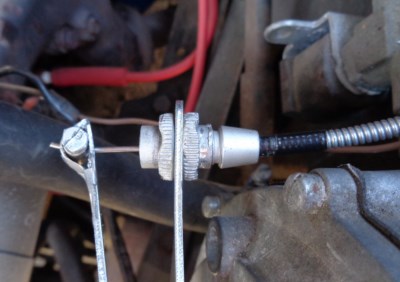

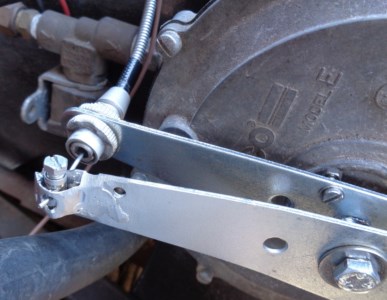

Kabel monteren. Kabel goed afstellen.

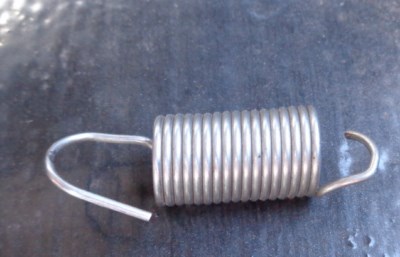

  Terugslagveer

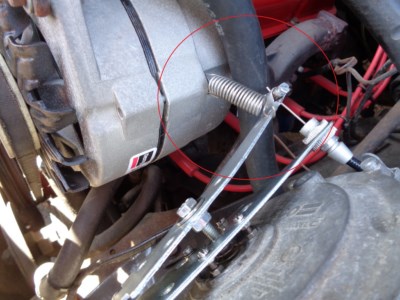

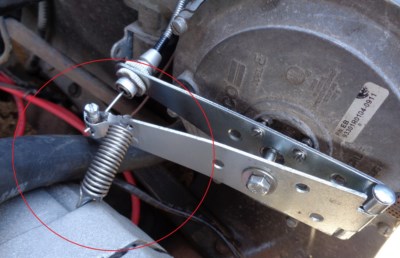

Terugslagveer gemonteerd Terugslagveer monteren afhankelijk van waar je verdamper zit, hier op de dynamo.
