Auto schema inbouw handleiding

Hieronder een aantal schema,s om bijvoorbeeld een autoradio, trekhaak, of een startmotor aan te sluiten.

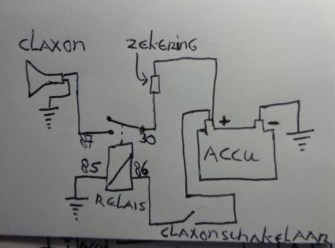

Claxon schema

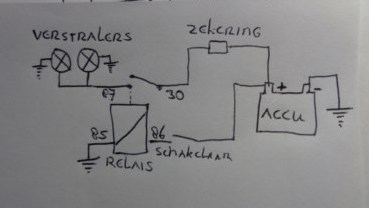

Verstralers schema

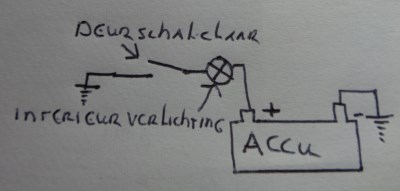

Binnenverlichting schema

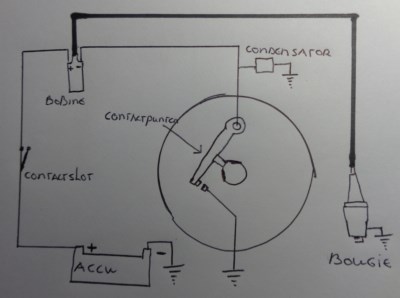

Ontsteking schema
Lichtzoemer schema
Interieur light delay schema

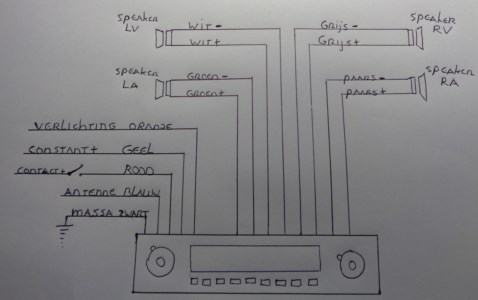

Auto radio schema
Trekhaak schema

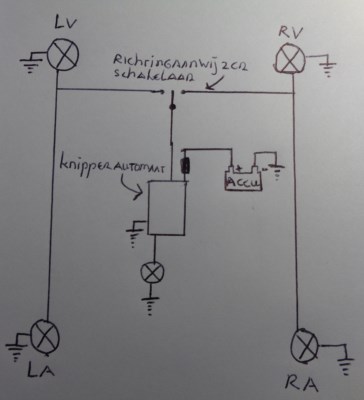

Knipperlicht schema

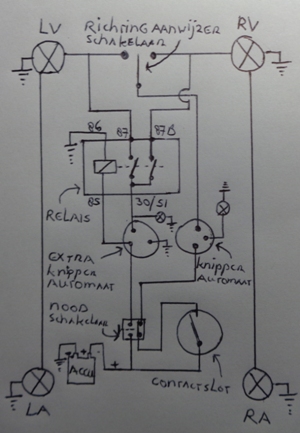

Knipperlicht plus gevarenlicht schema

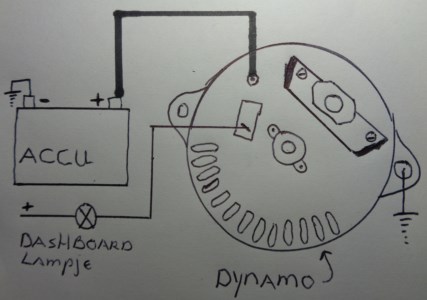

Dynamo schema

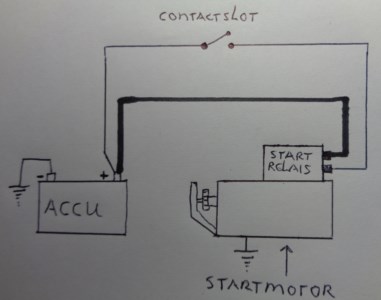

Startmotor schema

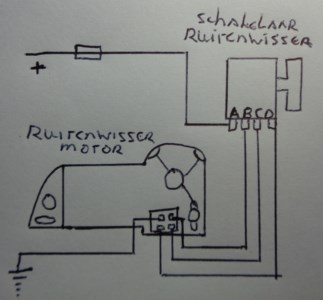

Ruitenwissermotor schema
Elektrische ramen schema

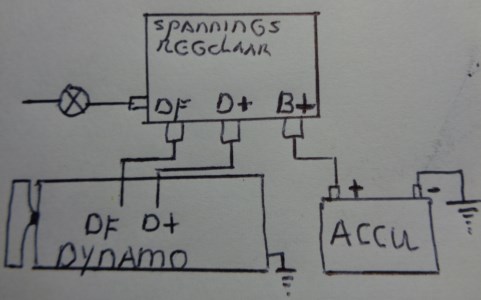

Spanningsregelaar schema

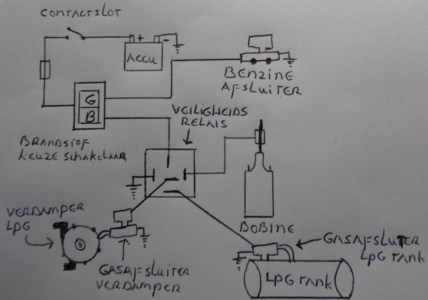

LPG installatie schema
Relais schema
Gloei installatie diesel schema
Welke dikte draad hebt u nu nodig?



Claxon schema





Verstralers schema





Binnenverlichting schema





Ontsteking schema





Lichtzoemer schema





Interieur light delay schema





Auto radio schema





Trekhaak schema





Knipperlicht schema





Knipperlicht plus gevarenlicht schema





Dynamo schema





Startmotor schema





Ruitenwissermotor schema





Elektrische ramen schema





Spanningsregelaar schema





LPG installatie schema





Relais schema

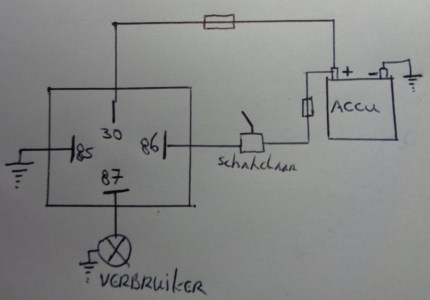

30  Hoofdstroom accu gezekerd
87  Naar hetgeen waar de hoofdstroom heen moet
86  Aanstuurstroom relais via schakelaar
85  Massa

Bij een 5 poot relais hebben we ook een 87 A, dit relais noemen we een wissel relais, dit houd in dat je kan wisselen met stroom.



Gloei installatie diesel schema

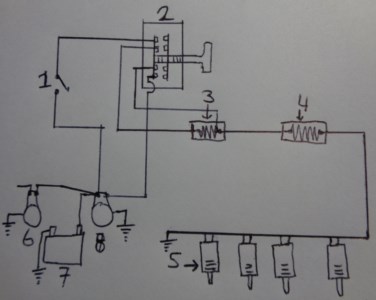

1 Hoofdschakelaar
2 Gloeistartschakelaar
3 Controlegloeidraad
4 Voorschakelweerstand
5 Gloeistift / gloeibougie
6 Dynamo
7 Accu
8 Startmotor



Welke dikte draad hebt u nu nodig?

Om een idee te geven hieronder wat voorbeelden.


0.5- 0.65 mm2    Dunne draden voor controlelampjes, instrumentenverlichting etc.

0,75 - 1,0 mm2   Bij een 12V installatie is dit bij oudere auto's een veel voorkomende dikte voor achterlichten, knipperlichten, remlicht en heel veel meer.

1,5 mm2             Koplampen.

2,0 - 2,5 mm2     Koplampen, benzinepomp. Bij 6V auto's is dit een verstandige dikte, zeker bij knipperlichten en remlichten die altijd zwak branden op 6V.

4 - 6 mm2          Voedingskabels voor zekeringkast, kontaktslot, achterruitverwarming.

10 mm2              Hele kort accukabels, laadkabels dynamo.

16 mm2              Korte accukabels.
